Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
K325
Свяжитесь мы
Цепи блинчика/кольца выскальзывания 4 диска каждый размер 25.4mm отверстия 10A

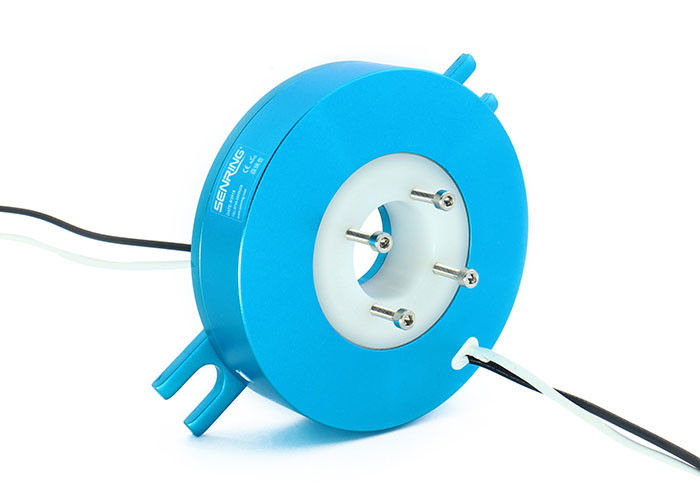

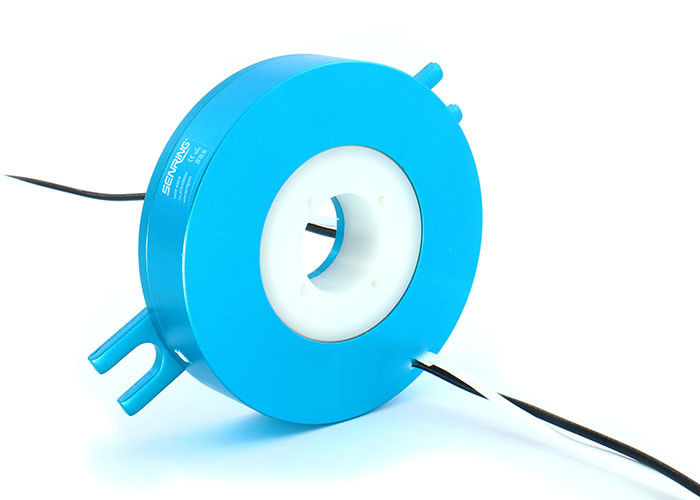

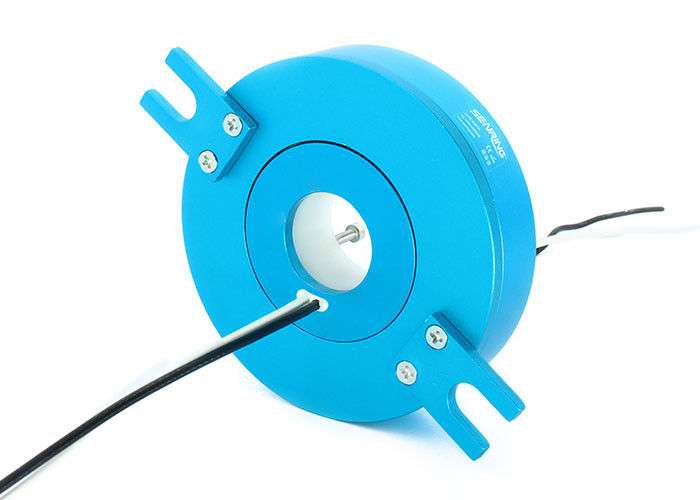

Описание кольца выскальзывания блинчика k325
Кольцо выскальзывания блинчика серии K325 ультратонкое плоское имеет внутренний диаметр 25.4mm, наружный диаметр 86mm, и толщину 17.1-91.9mm с различными спецификациями. Оно имеет снабжение жилищем сплава все-алюминия и материал контакта обработан с драгоценным металлом и ультра-трудной плакировкой золота для обеспечения стабилизированной деятельности и минимальных зыбкост сопротивления. Он главным образом использован в окружающих средах с ограниченным вертикальным космосом и меньшим ограничением на горизонтальном космосе.
Особенности кольца выскальзывания блинчика k325
1. Размер отверстия: 25.4mm.OD: 86mm;
2. Ряды толщины от 17.1~91.9mm;
3. Примите технологию щетки металла волокна, убеждайтесь контакт стабильности на очень низком состоянии трением;
4. Низкое контактное сопротивление, отсутствие частей трением;
5. Смогите быть совмещено для того чтобы передать точный сигнал вместе с силой;
6. Щетка драгоценного металла обеспечить высокую передачу стабильности и надежности.
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼240VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |

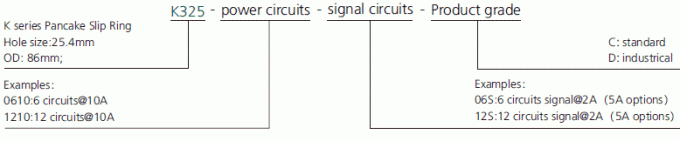

Описание номера детали

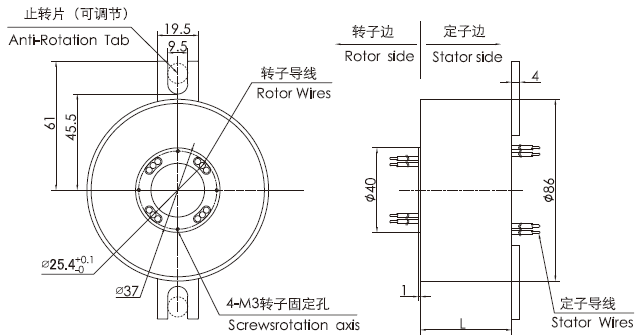

Чертеж кольца выскальзывания блинчика k325
Список типовой модели
| Модель | signal/5A | 10A | 20A | Длина l (mm) |
| k325-02S | 2 | 0 | 0 | 17,1 |
| k325-0210 | 0 | 2 | 0 | 17,1 |
| k325-0210-02S | 2 | 2 | 0 | 23,9 |
| k325-0410 | 0 | 4 | 0 | 23,9 |
| k325-06S | 6 | 0 | 0 | 30,7 |
| k325-0610 | 0 | 6 | 0 | 30,7 |
| k325-0620 | 0 | 0 | 6 | 30,7 |
| k325-0210-04S | 4 | 2 | 0 | 30,7 |
| k325-12S | 12 | 0 | 0 | 51,1 |
| k325-1210 | 0 | 12 | 0 | 51,1 |
| k325-1220 | 0 | 0 | 12 | 51,1 |
| k325-0610-06S | 6 | 6 | 0 | 51,1 |
| k325-0620-06S | 6 | 0 | 6 | 51,1 |
| k325-18S | 18 | 0 | 0 | 71,5 |
| k325-1810 | 0 | 18 | 0 | 71,5 |
| k325-0610-12S | 12 | 6 | 0 | 71,5 |
| k325-1210-06S | 6 | 12 | 0 | 71,5 |
| k325-0810-10S | 10 | 8 | 0 | 71,5 |
| k325-24S | 24 | 0 | 0 | 91,9 |
| k325-2410 | 0 | 24 | 0 | 91,9 |
| k325-0610-18S | 18 | 6 | 0 | 91,9 |
| k325-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, тип сигнала цепи no.and кольца выскальзывания, контакта pls техник SenRing
таблица ранга кольца выскальзывания блинчика k325
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 60RPM | революции 3 миллионов | драгоценный металл |
| D: industrical | 200RPM | революции 10 миллионов |
золото-золото
|
