Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
O022-12
Свяжитесь мы

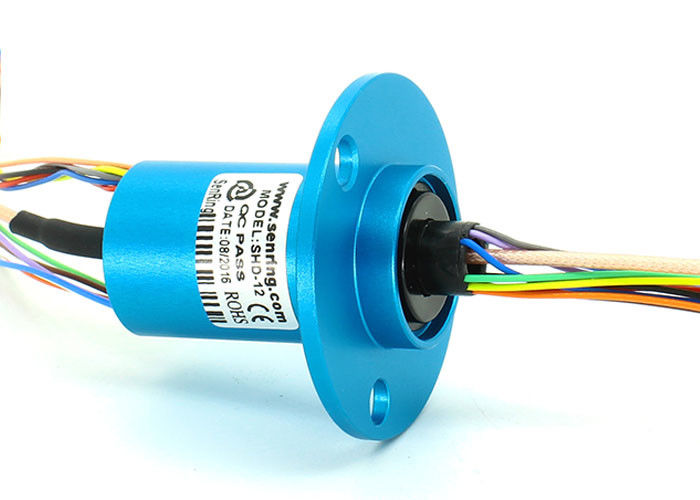

1 канал 1080P HD Сигнал 12 цепей 2A Текущий HD-SDI Слип-Ринг
Описание O022-12 HD-SDI Слиповое кольцо
SENRING O022-12 использует HD-видео-слип-ринг, может передавать 1 канал HD-видео-сигнала, DC~3GHz коаксиальный HD-сигнал или 12 схем 2A-сигнал при вращении 360°, номинальная скорость: 100RPM.SHD-12 серии HD-слип-ринг,ОД 22 мм, длина 25.5,MMCX,SMA коаксиальный разъем не требуется.
HD-SDI слиповые кольца являются высококлассными продуктами, специально разработанными для поддержки видеосигнала 1080P высокой четкости.Также может сочетаться с 1-24 схемами сигнала и слабого токаОн занимается щетками для твердого покрытия золотом, что гарантирует низкое колебание сопротивления и длительный срок службы.Этот продукт в основном используется для передачи слабого управляющего сигнала для малых и средних приложений, такие как видео, управление, датчик, питание, Ethernet и т.д.
Особенности O022-12 HD-SDI Слиповое кольцо
1. Поддержка DC ~ 3GHz, может стабильно передавать 1080P HD видеосигнал;
2. твердые, с фланцем;
3. может передавать 1 канал HD видео с сдвигающимся кольцом +12 цепей 2A мощность/сигнал при вращении 360°;
4. ОД 22 мм, длина:25.5 мм;
5. могут быть объединены для передачи сигнала HF, сигнала управления, видеосигнала и других сигналов;
6Отличная электрическая передача и производительность вращения;
7Типичное применение: HD-мониторинг безопасности, фотокамера, HD-камера и другие области.
Техническая спецификация O022-12 HD-SDI Слиповое кольцо
| Частота | DC-3 ГГц |
| Колебания потери вставки | +/- 0,05 дБ |
| Спецификация | RG405 |
| VSWR | ≤ 1.3 |
| Импедантность | 50Ω |
| Механические данные | |
| Спецификация | данные |
| трудовая жизнь | 10 миллионов за реферат (зависит от условий труда) |
| Скорость вращения | 250 оборотов в минуту непрерывно |
| Рабочая временная. | -30°C∼80°C |
| рабочая влажность | 0∼85% RH |
| контактный материал | Ссылка на таблицу степени скольжения кольца |
| корпусный материал | алюминиевый сплав |
| момент вращения | 0.1N.m+(0.03N.m/6 цепей) |
| Потеря вставки | 0Максимально 0,65 дБ на 1 ГГц |
| убытки от возврата | -18 дБ/1 ГГц Макс |
| Максимальная скорость | 50 оборотов в минуту |
| Колебания VSWR | +/-0.05 |
| Стиль | BNC/F (опции) |
| Электрические данные | |
| Спецификация | данные |
| диапазон напряжения | 0∼440VAC/VDC |
| сопротивление изоляции | ≥ 1000MΩ/500VDC |
| Спецификация свинцового провода. | AWG26# Серебристый тефлон |
| длина свинцового провода | стандартный 250 мм ((можно настроить) |
| Диэлектрическая прочность | 500VAC@50Hz,60s |
| Электрический шум | < 0,01Ω |
| Электрический шум | < 10 мΩ |
| Сертификат CE | Да, да. |
| материалы | Соответствует требованиям RoHS |
Рисунок
