Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
3404004
Свяжитесь мы
Размер 20mm полого вала 4 труб поддержки 4~6mm соединений M5 полого вала прохода роторных стандартный

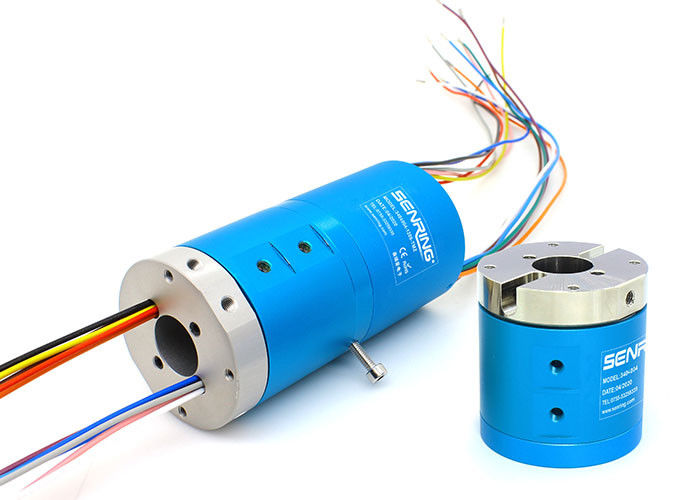

Описание кольца выскальзывания 3404004 полых валов
Соединения полого вала прохода SENRING 4 роторные 3404004 серии 4 во вне соединении неубедительной скважины 4 роторном, стандартном размере 20mm полого вала, другие размеры полого вала можно подгонять.
Что кольцо выскальзывания на вале?
Кольцо выскальзывания едет вдоль цапфы вала и сидит на базовой платине. Базовая платина или держатель держатся неподвижным и вал вращает в центре. Это позволяет кольцу выскальзывания возвратить силу от неподвижной системы к блоку 360 градусов вращая, замыкая цепь.
Технические данные кольца выскальзывания 3404004 полых валов
| Проходы (газ) | 4 прохода |
| Размер трубы | труба 4~6mm, M5quot; Порт |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальное рабочее давение | Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) |
|
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
Особенности кольца выскальзывания 3404004 полых валов
1. Смогите быть установлено с механической рукой для того чтобы вращать совместно;
2. Сила и сигналы поддержки передавая смешанные, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания… etc автобуса;
3. 360° передает обжатый воздух, пар, вакуум, отрицательное давление, положительное давление… etc;
4. Максимальн Давление: 1Mpa (вакуум: -100kPa, более высокое давление можно подгонять);
5. Порт M5 поддержки 4 для труб 4~6mm;
6. Стандартный размер 20mm полого вала.

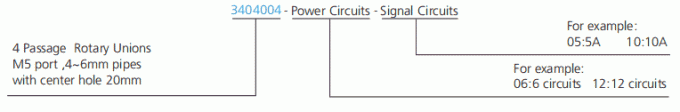

Описание номера детали

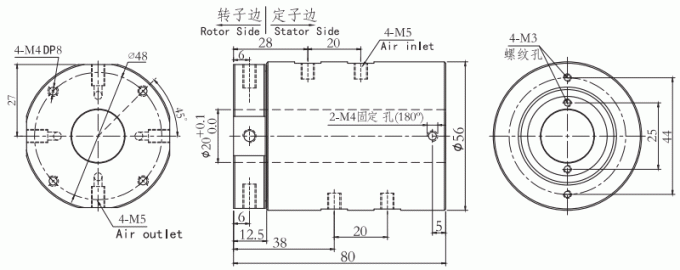

Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3404004 | 4 прохода | M5 | 4∼6mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Сила/сигнал (5A/10A) | Длина l (mm) |
| 3404004-0605 | 4 прохода | M5 | 4∼6mm | 6 | 34,5 |
| 3404004-1205 | 4 прохода | M5 | 4∼6mm | 12 | 57,5 |
вопросы и ответы:
1. Вы фабрика или торговая компания?
: Мы профессиональный manufactory с высокопоставленной командой НИОКР.
2. Что кольцо выскальзывания?
Кольцо выскальзывания электро-механический прибор который позволяет передаче силы и электрических сигналов от неподвижного к вращая структуре. Кольцо выскальзывания можно использовать в любой электро-механической системе которая требует вращения пока передающ силу или сигналы. Оно может улучшить механическое представление, упростить работу энергетической системы и исключить повреждени-прональные провода качая от передвижных соединений.
3. Вы предлагаете изготовленные на заказ кольца выскальзывания?
Да, если вы уверены, то что изготовленному на заказ/доработанному решению наиболее вероятно необходимо или нужна помощь в вашем выборе, свяжитесь мы для того чтобы получить начатый. Наши инженеры придут вверх с идеальным решением для ваших потребностей.
