Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
3012006
Свяжитесь мы
12 трубы поддержки 6~8mm шарнирного соединения прохода пневматических

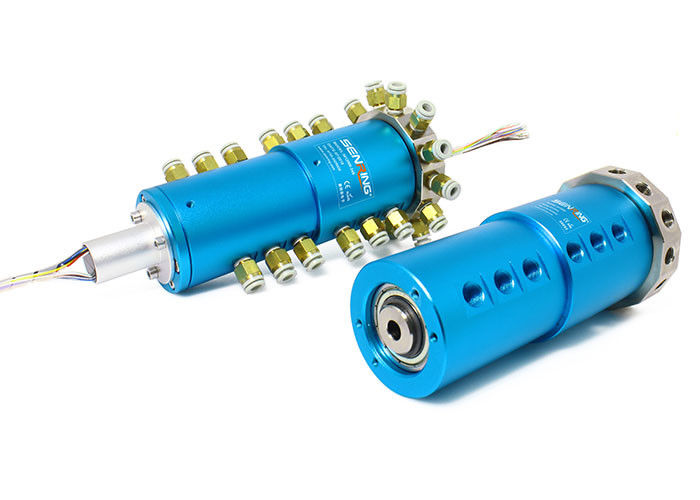

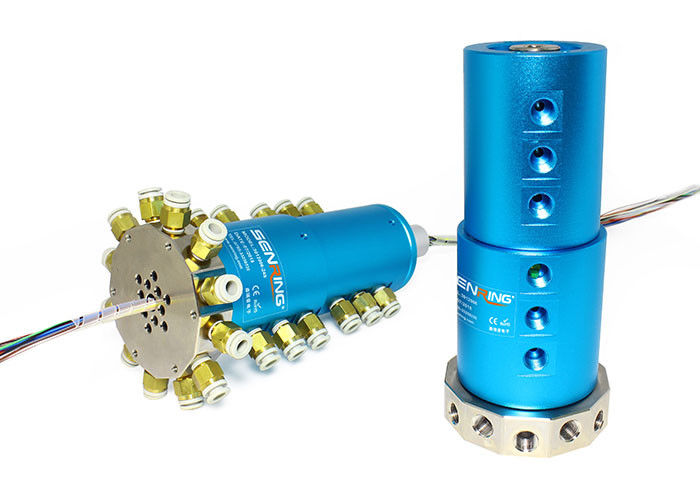

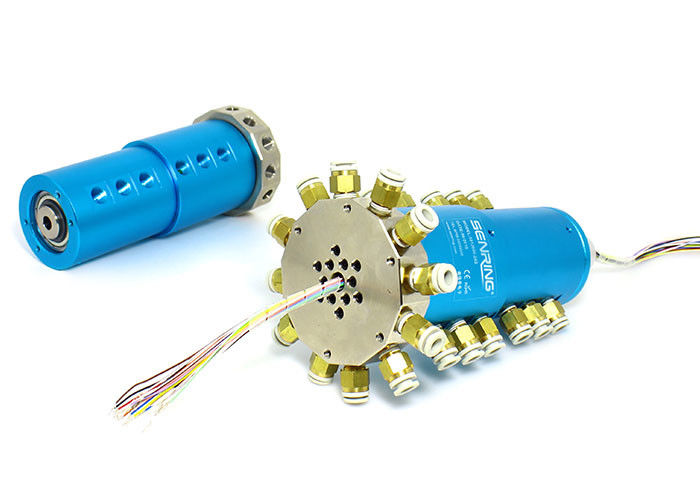

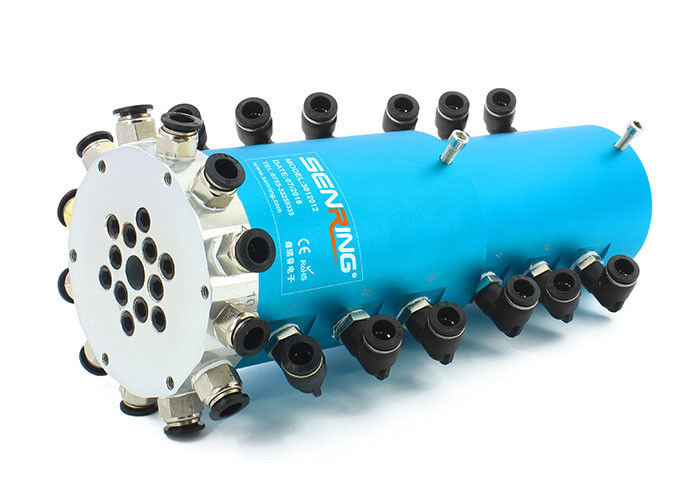

Описание пневматического роторного соединения 3012006
Шарнирное соединение проходов SENRING 12 пневматическое 3012006 серий, порт поддержки G1/8 для труб 6~8mm может возвратить различные средства массовой информации включая обжатые воздух, пар, смесь газов… etc. когда 360° вращая,
Преимущества пневматического роторного соединения 3012006:
1. компактный размер
2. легковес
3. низкий вращающий момент
Особенности пневматического роторного соединения 3012006
1. сила и сигналы поддержки передавая смешанные, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания… etc автобуса;
2. 360° передают обжатый воздух, пар, вакуум, отрицательное давление, положительное давление… etc;
3. Максимальн Давление: 1Mpa (вакуум: -1.5kPa, более высокое давление можно подгонять);
4. » Порт поддержка 12 G1/8 для труб 6~8mm;

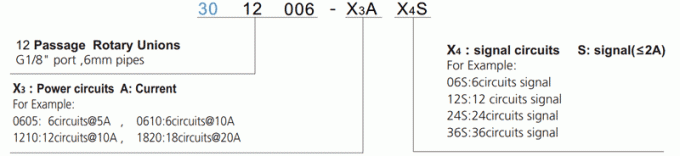

Описание номера детали

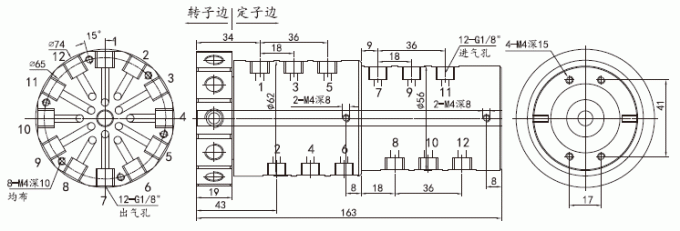

Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3012006 | 12 прохода | G1/8» | 6~8mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи сигнала (2A) | Длина l (mm) |
| 3012006-06S | 12 прохода | G1/8» | 6~8mm | 6 | 14 |
| 3012006-12S | 12 прохода | G1/8» | 6~8mm | 12 | 21 |
| 3012006-24S | 12 прохода | G1/8» | 6~8mm | 24 | 35 |
| 3012006-36S | 12 прохода | G1/8» | 6~8mm | 36 | 52,3 |
| 3012006-56S | 12 прохода | G1/8» | 6~8mm | 56 | 82 |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
| 3012006-06S | 12 прохода | G1/8» | 6~8mm | 0 | 6 | 38 |
| 3012006-0610 | 12 прохода | G1/8» | 6~8mm | 6 | 0 | 38 |
| 3012006-12S | 12 прохода | G1/8» | 6~8mm | 0 | 12 | 55 |
| 3012006-0610-06S | 12 прохода | G1/8» | 6~8mm | 6 | 6 | 55 |
| 3012006-1210 | 12 прохода | G1/8» | 6~8mm | 12 | 0 | 55 |
| 3012006-0610-12S | 12 прохода | G1/8» | 6~8mm | 6 | 12 | 71,5 |
| 3012006-1210-06S | 12 прохода | G1/8» | 6~8mm | 12 | 6 | 71,5 |
| 3012006-18S | 12 прохода | G1/8» | 6~8mm | 0 | 18 | 71,5 |
| 3012006-1810 | 12 прохода | G1/8» | 6~8mm | 18 | 0 | 71,5 |
| 3012006-0610-18S | 12 прохода | G1/8» | 6~8mm | 6 | 18 | 88,5 |
| 3012006-24S | 12 прохода | G1/8» | 6~8mm | 0 | 24 | 88,5 |
| 3012006-30S | 12 прохода | G1/8» | 6~8mm | 0 | 30 | 106 |
| 3012006-36S | 12 прохода | G1/8» | 6~8mm | 0 | 36 | 125 |
| Проходы (газ) | 12 прохода |
| Размер трубы | труба 6~8mm,» порт G1/8 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <1> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
вопросы и ответы:
1. Что кольцо выскальзывания?
Кольцо выскальзывания электро-механический прибор который позволяет передаче силы и электрических сигналов от неподвижного к вращая структуре. Кольцо выскальзывания можно использовать в любой электро-механической системе которая требует вращения пока передающ силу или сигналы. Оно может улучшить механическое представление, упростить работу энергетической системы и исключить повреждени-прональные провода качая от передвижных соединений.
2. Чего мы делаем?
Мы фокусируем на превращаться, sliprings конструировать, изготовлять высококачественные, и предлагаем различные решения для вращая систем.
3. Как я выбираю кольцо выскальзывания?
Свойственный выбор решения кольца выскальзывания требует деталей о параметрах вашего применения работая включая полные цепи, напряжение тока и amps в цепь, скорость обработки, и тип установки. Прекрасное место для начала вашего поиска с нашими стандартными кольцами выскальзывания. Если вы уверены, то что изготовленному на заказ/доработанному решению наиболее вероятно необходимо или нужна помощь в вашем выборе, свяжитесь мы для того чтобы получить начатым.
4. Вы предлагаете изготовленные на заказ кольца выскальзывания?
Да, если вы уверены, то что изготовленному на заказ/доработанному решению наиболее вероятно необходимо или нужна помощь в вашем выборе, свяжитесь мы для того чтобы получить начатый. Наши инженеры придут вверх с идеальным решением для ваших потребностей.
