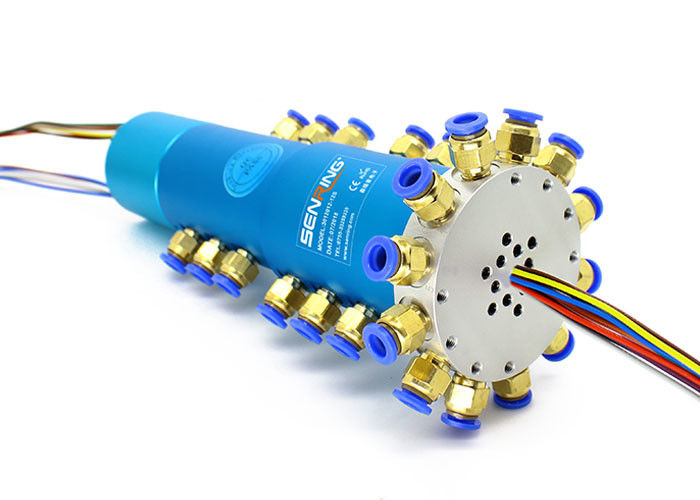

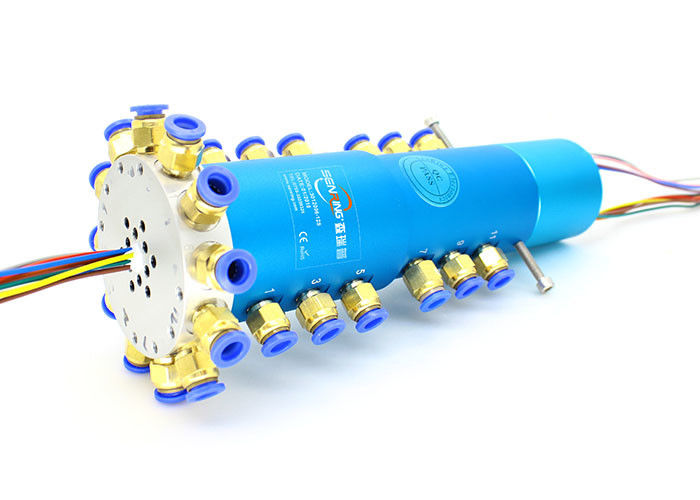

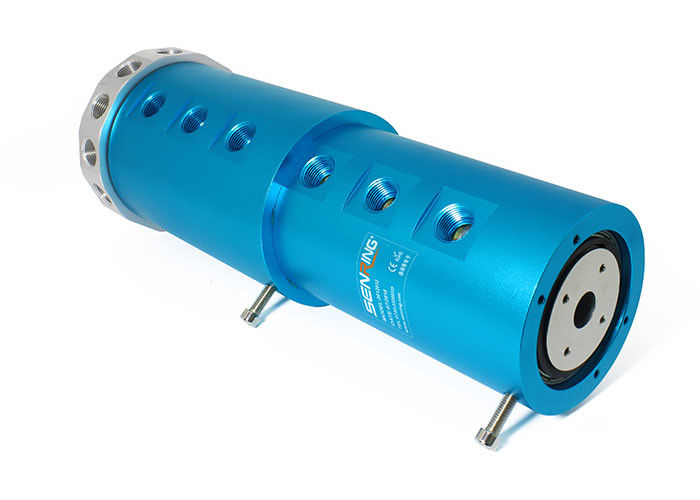

Трубы прохода 12 пневматические и электрические роторные соединения поддержки 10~12mm
Описание 3012012 пневматических роторных соединений
Проходы SENRING 12 пневматические & электрическое роторное соединение 3012012 серии с» порт стандартным G3/8 для труб 10~12mm могут возвратить пневматическое от статической части к вращающей части приборов соответствующих для возвращения различных средств массовой информации включая пар, вакуума, воздуха, вакуума
Особенности 3012012 пневматических роторных соединений
1. сила и сигналы поддержки передавая смешанные, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания… etc автобуса;
2. 360° передает обжатый воздух, пар, вакуум, отрицательное давление, положительное давление… etc;
3. Максимальн Давление: 1Mpa (вакуум: -1.5kPa, более высокое давление можно подгонять);
4. » Порт поддержка 12 G3/8 для труб 10~12mm;

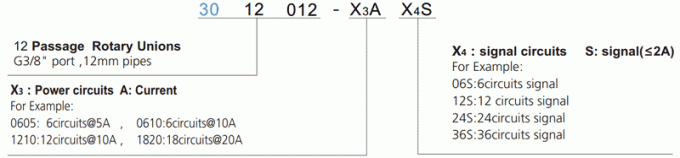

Описание номера детали

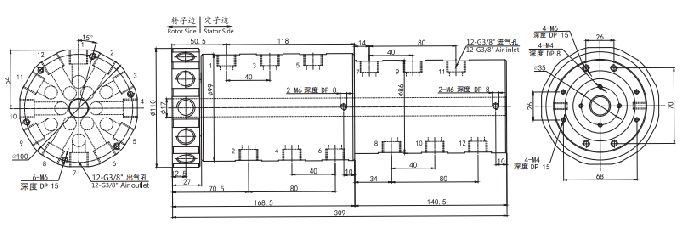

Чертеж 3012012 пневматических роторных соединений
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3012012 | 12 прохода | G3/8» | 10~12mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи сигнала (2A) | Длина l (mm) |
| 3012012-06S | 12 прохода | G3/8» | 10~12mm | 6 | 14 |
| 3012012-12S | 12 прохода | G3/8» | 10~12mm | 12 | 21 |
| 3012012-24S | 12 прохода | G3/8» | 10~12mm | 24 | 35 |
| 3012012-36S | 12 прохода | G3/8» | 10~12mm | 36 | 52,3 |
| 3012012-56S | 12 прохода | G3/8» | 10~12mm | 56 | 82 |
Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
| 3012012-06S | 12 прохода | G3/8» | 10~12mm | 0 | 6 | 48 |
| 3012012-0610 | 12 прохода | G3/8» | 10~12mm | 6 | 0 | 48 |
| 3012012-12S | 12 прохода | G3/8» | 10~12mm | 0 | 12 | 72 |
| 3012012-0610-06S | 12 прохода | G3/8» | 10~12mm | 6 | 6 | 72 |
| 3012012-1210 | 12 прохода | G3/8» | 10~12mm | 12 | 0 | 72 |
| 3012012-0610-12S | 12 прохода | G3/8» | 10~12mm | 6 | 12 | 96 |
| 3012012-1210-06S | 12 прохода | G3/8» | 10~12mm | 12 | 6 | 96 |
| 3012012-18S | 12 прохода | G3/8» | 10~12mm | 0 | 18 | 96 |
| 3012012-1810 | 12 прохода | G3/8» | 10~12mm | 18 | 0 | 96 |
| 3012012-0610-18S | 12 прохода | G3/8» | 10~12mm | 6 | 18 | 120 |
| 3012012-24S | 12 прохода | G3/8» | 10~12mm | 0 | 24 | 120 |
| 3012012-2410 | 12 прохода | G3/8» | 10~12mm | 24 | 0 | 120 |
| 3012012-36S | 12 прохода | G3/8» | 10~12mm | 0 | 36 | 168 |
| 3012012-1210-24S | 12 прохода | G3/8» | 10~12mm | 12 | 24 | 168 |
| 3012012-3610 | 12 прохода | G3/8» | 10~12mm | 36 | 0 | 168 |
| 3012012-48S | 12 прохода | G3/8» | 10~12mm | 0 | 48 | 216 |
| 3012012-1210-36S | 12 прохода | G3/8» | 10~12mm | 12 | 36 | 216 |
| 3012012-4810 | 12 прохода | G3/8» | 10~12mm | 48 | 0 | 216 |
| 3012012-60S | 12 прохода | G3/8» | 10~12mm | 0 | 60 | 264 |
| 3012012-1210-48S | 12 прохода | G3/8» | 10~12mm | 12 | 48 | 264 |
| 3012012-72S | 12 прохода | G3/8» | 10~12mm | 0 | 72 | 312 |
| 3012012-2410-48S | 12 прохода | G3/8» | 10~12mm | 24 | 48 | 312 |
| 3012012-84S | 12 прохода | G3/8» | 10~12mm | 0 | 84 | 360 |
| 3012012-2410-60S | 12 прохода | G3/8» | 10~12mm | 20 | 60 | 360 |
| 3012012-96S | 12 прохода | G3/8» | 10~12mm | 0 | 96 | 408 |
| 3012012-108S | 12 прохода | G3/8» | 10~12mm | 0 | 108 | 456 |
| 3012012-120S | 12 прохода | G3/8» | 10~12mm | 0 | 120 | 504 |
Технические данные 3012012 пневматических роторных соединений
| Проходы (газ) | 12 прохода |
| Размер трубы | труба 10~12mm,» порт G3/8 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <1> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
