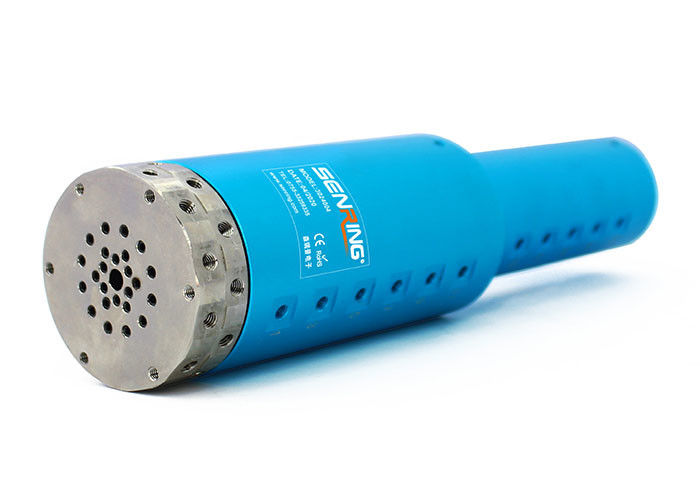

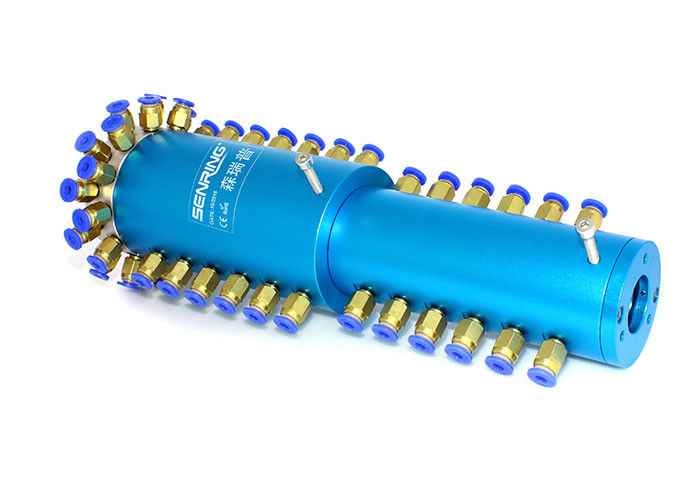

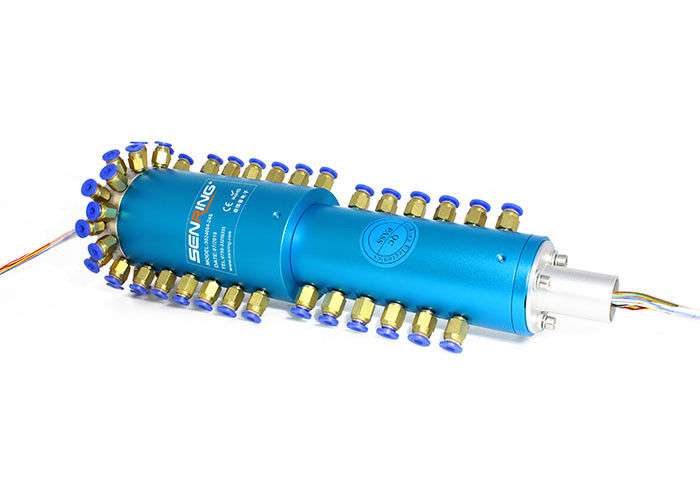

Пневматические роторные соединения 24 Passage+6~36 обходят вокруг электрический порт M5 поддержки 24 для труб 4mm
Описание 3024004 пневматических роторных соединений
SENRING 3024004 серии 24 соединения проходов роторных обеспечивают положительное уплотнение между неподвижным тубопроводом и вращая цилиндром и приложены к обжатому воздуху, пару, обслуживанию вакуума. .etc. Доступный в 3024004,3024004-06S, 3024004-12S, 3024004-24S, mod 3024004-36S
Что пневматическое роторное соединение?
Пневматические роторные соединения, также известные как роторные соединения, штуцеры используемые в пневматических системах для того чтобы включить вращение между частями. Пневматические роторные штуцеры сидят между неподвижной деталью и двигающей частью.
Особенности 3024004 пневматических роторных соединений
1. Сила и сигналы поддержки передавая смешанные, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), мотор сервопривода
2. сигнал, промышленные кольца выскальзывания автобуса, etc.;
3. 360° передает обжатый воздух, пар, вакуум, отрицательное давление, положительное давление… etc.
4. Максимальн Давление: 1Mpa (вакуум: -1.5kPa, более высокое давление можно подгонять);
5. Порт M5 поддержки 24 для труб 4mm;

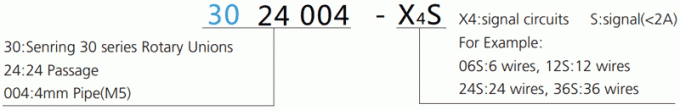

Описание номера детали

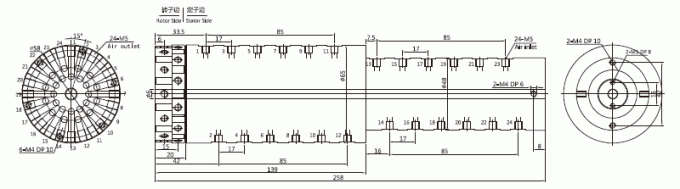

Чертеж 3024004 пневматических роторных соединений
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3024004 | 24 прохода | M5 | 4~6mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи сигнала (2A) | Длина l (mm) |
| 3024004-06S | 24 прохода | M5 | 4~6mm | 6 | 14 |
| 3024004-12S | 24 прохода | M5 | 4~6mm | 12 | 21 |
| 3024004-24S | 24 прохода | M5 | 4~6mm | 24 | 35 |
| 3024004-36S | 24 прохода | M5 | 4~6mm | 36 | 52 |
Технические данные 3024004 пневматических роторных соединений
| Проходы (газ) | 24 прохода |
| Размер трубы | труба 4mm, порт M5 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <2> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~240VAC/VDC | 0~240VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG26# Серебр-покрыло провод тефлона | AWG26# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
