Супер тонкий вращающий момент толщины 20mm кольца выскальзывания PCB низкий и супер длинный срок пригодности

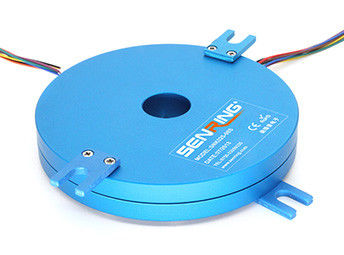

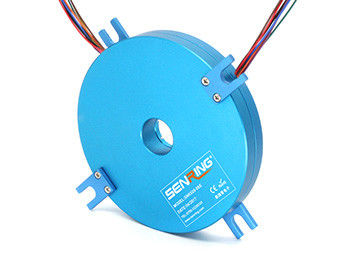

Описание кольца выскальзывания блинчика k212
Кольцо выскальзывания блинчика серии SENRING K212 супер тонкое кольцо выскальзывания, с размером 12.7mm отверстия, толщина 20mm, ряды OD от 76mm-252mm. Кольцо выскальзывания блинчика серии K212 главным образом приложено к тем приборам с ограниченным космосом и строгими пределами кольца выскальзывания на thickn
Преимущество кольца выскальзывания блинчика k212
1. Переносит контроль и сигналы данных
2. Модульное проектирование соотвествует особенные через стандартные технологии производства
3. Подгонянные конфигурации для вашего применения

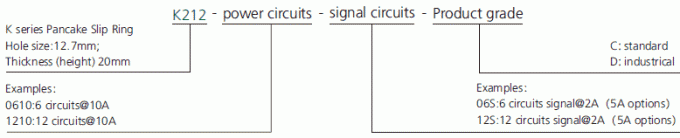

Описание номера детали

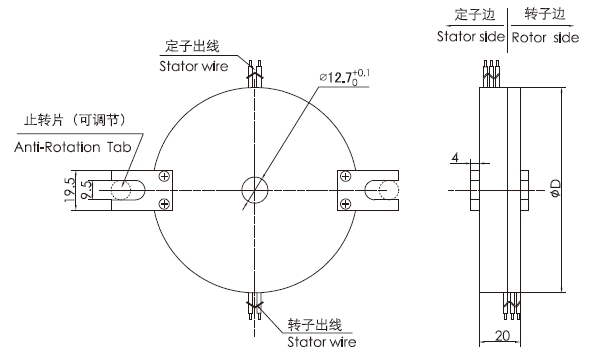

Чертеж кольца выскальзывания блинчика k212
Особенности кольца выскальзывания блинчика k212
1. Толщина (высота) 20mm;
2. Размер 12.7mm отверстия, OD 76mm-252mm;
3. Технология особенного вакуума герметизируя & щетка драгоценного металла обеспечить высокое stablity;
4. Можно совместить для того чтобы передать различные сигналы как высокочастотные сигналы, сигналы управления и видеосигналы, etc;
5. Превосходное передавая и вращая представление;
6. Низкий вращающий момент, низкое трение, низкий электрический шум и супер длинный срок пригодности;
Список типовой модели
| Модель | signal/5A | 10A | 20A | OD (mm) |
| K212-02S | 2 | 0 | 0 | 76 |
| K212-0210 | 0 | 2 | 0 | 76 |
| K212-0210-02S | 2 | 2 | 0 | 92 |
| K212-0410 | 0 | 4 | 0 | 92 |
| K212-06S | 6 | 0 | 0 | 108 |
| K212-0610 | 0 | 6 | 0 | 108 |
| K212-0620 | 0 | 0 | 6 | 108 |
| K212-0210-04S | 4 | 2 | 0 | 108 |
| K212-12S | 12 | 0 | 0 | 156 |
| K212-1210 | 0 | 12 | 0 | 156 |
| K212-1220 | 0 | 0 | 12 | 156 |
| K212-0610-06S | 6 | 6 | 0 | 156 |
| K212-0620-06S | 6 | 0 | 6 | 156 |
| K212-18S | 18 | 0 | 0 | 204 |
| K212-1810 | 0 | 18 | 0 | 204 |
| K212-0610-12S | 12 | 6 | 0 | 204 |
| K212-1210-06S | 6 | 12 | 0 | 204 |
| K212-0810-10S | 10 | 8 | 0 | 204 |
| K212-24S | 24 | 0 | 0 | 252 |
| K212-2410 | 0 | 24 | 0 | 252 |
| K212-0610-18S | 18 | 6 | 0 | 252 |
| K212-1210-12S | 12 | 12 | 0 | 252 |
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼240VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |
таблица ранга кольца выскальзывания блинчика k212
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 60RPM | революции 3 миллионов | драгоценный металл |
| D: industrical | 200RPM | революции 10 миллионов |
золото-золото
|
