Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001,ROHS,REACH
Номер модели:
FO208
Свяжитесь мы

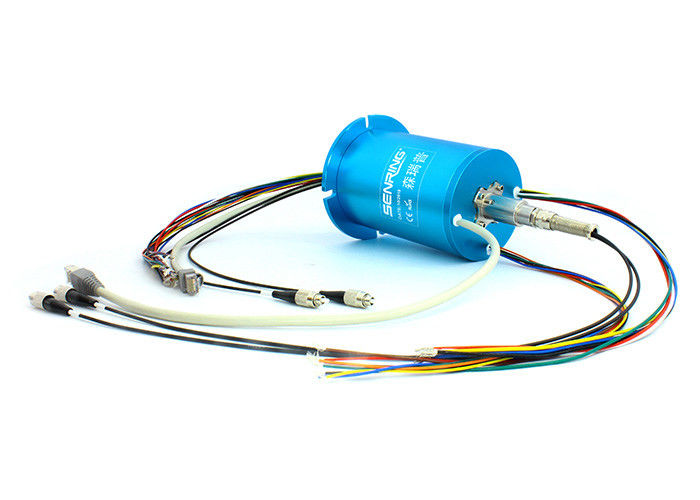

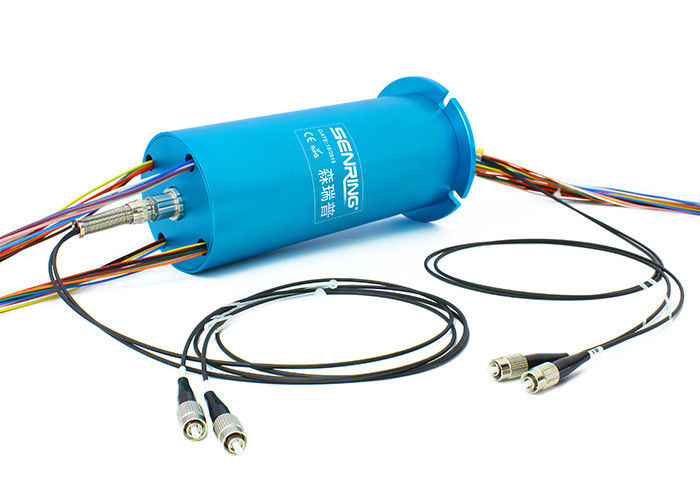

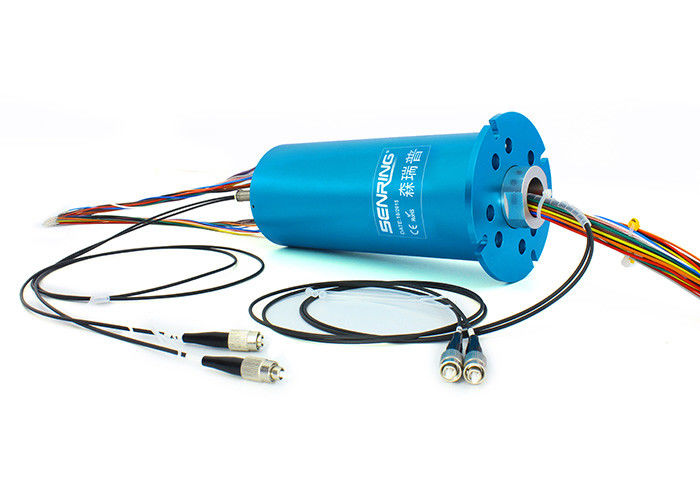

Оптическое волокно роторное совместное 1310nm/1550nm кольца выскальзывания 2 каналов Волокн-электрическое
Описание оптического волокна FO208 роторное соединяет
Оптическое волокно 2 каналов роторное соединяет (поддерживать однорежимный/мультимодный) может передать 2 канала сигналов оптического волокна и 1-72 каналов путей электрического сигнала одновременно во время непрерывного 360 градусов неограниченного или прерывистого вращения. Соответствующее для мест которые требуют неограниченного вращения пока также нужный передать крупнотоннажные данные или сигналы от фиксированного положения вращая положению. Оно может улучшить механическое представление, упрощает работу энергетической системы, и избегает повреждения к стекловолокнам причиненным вращением двигая соединений.
Особенности оптического волокна FO208 роторные соединяют
1. соединитель волокна: FC, SC, ST, SMA или LC (ПК /APC), etc опционный;
2. Смогите быть совмещено для того чтобы передать силу, сигнал управления, сигнал micropower управления компьютера antomative;
3. Смогите быть совмещено с традиционным электрическим кольцом выскальзывания для того чтобы передать силу и высокоскоростные данные;
4. Не контакт, отсутствие трения, длинного срока пригодности, миллион революций >100 (революции 20-30 миллионов для модели канала сигнала);
5. Безопасный и надежный, отсутствие передачи на большое расстояние электромагнитного взаимодействия.
Технические данные оптического волокна FO208 роторные соединяют
| деталь/тип | Одиночный режим (SM) | multi режим (MM) |
| Ширина полосы частот (nm) | ±50 | |
| Максимальная вносимая потеря, 23℃ (dB) | 4 | 3,5 |
| Зыбкость вносимой потери (dB) | ≤2 | ≤1 |
| Потеря возвращения (dB) | ≥50 (APC) | ≥40 (ПК) |
| максимальная сила (w) | 0,5 | |
| Максимальная скорость (rpm) | 400 | |
| Срок пригодности | >200 миллионов | |
| Температура работы (℃) | -20~60 | |
| Температура хранения (℃) | -50~85 | |
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| сопротивление изоляции | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | <0> | |
| Механические данные | |
| спецификации | данные |
| срок пригодности | 8000 миллионов для ref (зависит от условий труда) |
| Вращая скорость | 250RPM |
| Температура работы | -20℃~60℃ |
| влажность работы | RH 0~85% |
| материал контакта | драгоценный металл |
| расквартировывать материал | алюминиевый сплав |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 |
| Ранг IP | IP51 |

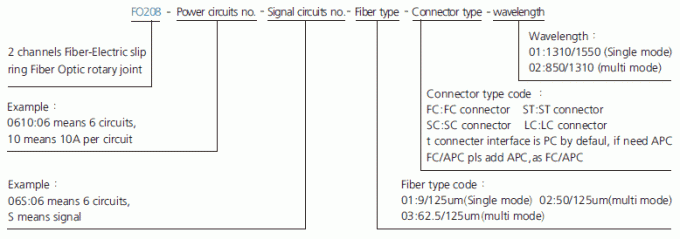

Описание номера детали

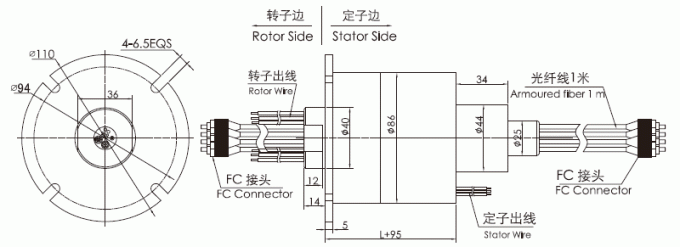

Чертеж
Список типовой модели
| FO208 таблица модельного выбора кольца выскальзывания оптического волокна каналов серии 2 @ Волокн-электрическая; | ||||
| Модель | Канал волокна нет. | Цепи силы нет (10A) | Цепи сигнала нет (2A/5A) | Длина l (mm) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
