Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001,ROHS,REACH
Номер модели:
FO608
Свяжитесь мы

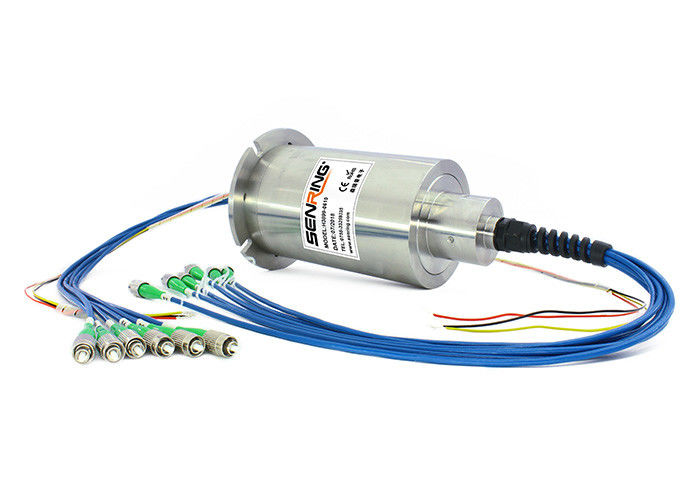

6 совместных оптического волокна каналов роторных могут передать одиночный или Multi сигнал оптического волокна каналов
Описание оптического волокна FO608 роторное соединяет
оптическое волокно 6-channel (поддерживать однорежимный/мультимодный) может передать 1 канал оптического волокна и 1-72 каналов сигналов радиосвязи в то же время. Соответствующее для мест которые требуют непрерывного 360 градусов неограниченного или прерывистого вращения пока также нужный передать крупнотоннажные данные или сигналы от фиксированного положения вращая положению. Оно может улучшить механическое представление, упрощает работу энергетической системы, и избегает повреждения к стекловолокнам причиненным вращением двигая соединений.
Особенности оптического волокна FO608 роторные соединяют
1. Оно может передать одиночные или множественные сигналы оптического волокна с вращением мульти-канала.
2. Соединители оптического волокна можно выбрать от FC, SC, ST, SMA, или LC (ПК и APC), etc.
3. Оно может смешать передачу электропитания, сигналов управления, аппаратуры, и сигналов микро-электричества необходимо для режима автоматического управления компьютера.
4. Его можно использовать совместно с традиционными электрическими кольцами выскальзывания для создания opto-электрических гибридных колец выскальзывания для передавая силы и высокоскоростных данных.
5. Оно внеконтактный, не-frictional, с длинной продолжительностью жизни до 100 миллионов поворотов (одиночного ядра над 200-300 миллионов поворотами).
6. Оно безопасный, надежный, течебезопасный, и без электромагнитного взаимодействия, включающ передачу на большое расстояние.
Технические данные оптического волокна FO608 роторные соединяют
| деталь/тип | Одиночный режим (SM) | multi режим (MM) |
| Ширина полосы частот (nm) | ±50 | |
| Максимальная вносимая потеря, 23℃ (dB) | 4 | 3,5 |
| Зыбкость вносимой потери (dB) | ≤2 | ≤1 |
| Потеря возвращения (dB) | ≥50 (APC) | ≥40 (ПК) |
| максимальная сила (w) | 0,5 | |
| Максимальная скорость (rpm) | 400 | |
| Срок пригодности | >200 миллионов | |
| Температура работы (℃) | -20~60 | |
| Температура хранения (℃) | -50~85 | |
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| сопротивление изоляции | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | <0> | |
| Механические данные | |
| спецификации | данные |
| срок пригодности | 8000 миллионов для ref (зависит от условий труда) |
| Вращая скорость | 250RPM |
| Температура работы | -20℃~60℃ |
| влажность работы | RH 0~85% |
| материал контакта | драгоценный металл |
| расквартировывать материал | алюминиевый сплав |
| вращающий момент | 0.1N.m+ (цепи 0.03N.m/6) |
| Ранг IP | IP51 |

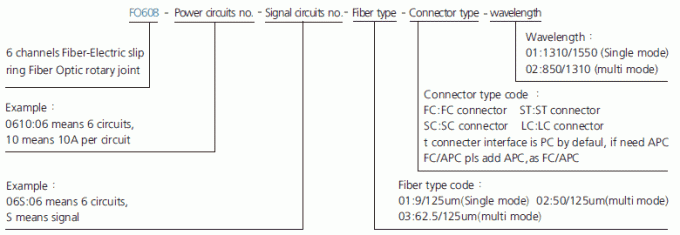

Описание номера детали

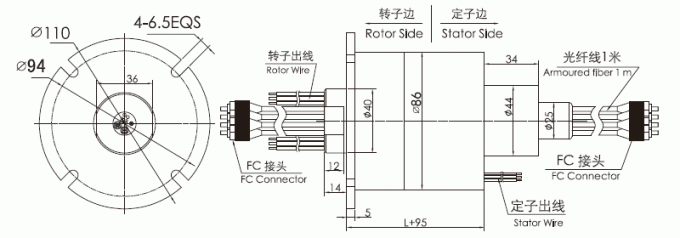

Чертеж
| FO608 таблица модельного выбора кольца выскальзывания каналов серии 6 Волокн-электрическая; | ||||
| Модель | Канал волокна нет. | Цепи силы нет (10A) | Цепи сигнала нет (2A/5A) | Длина l (mm) |
| FO608-02S | 6 | 0 | 2 | 32 |
| FO608-0210 | 6 | 2 | 0 | 32 |
| FO608-03S | 6 | 0 | 3 | 36 |
| FO608-0310 | 6 | 3 | 0 | 36 |
| FO608-06S | 6 | 0 | 6 | 48 |
| FO608-0210-04S | 6 | 2 | 4 | 48 |
| FO608-0410-02S | 6 | 4 | 2 | 48 |
| FO608-0610 | 6 | 6 | 0 | 48 |
| FO608-12S | 6 | 0 | 12 | 72 |
| FO608-0210-10S | 6 | 2 | 10 | 72 |
| FO608-0310-09S | 6 | 3 | 9 | 72 |
| FO608-0610-06S | 6 | 6 | 6 | 72 |
| FO608-0810-04S | 6 | 8 | 4 | 72 |
| FO608-1010-02S | 6 | 10 | 2 | 72 |
| FO608-1210 | 6 | 12 | 0 | 72 |
| FO608-18S | 6 | 0 | 18 | 96 |
| FO608-0210-16S | 6 | 2 | 16 | 96 |
| FO608-0410-14S | 6 | 4 | 14 | 96 |
| FO608-0610-12S | 6 | 6 | 12 | 96 |
| FO608-0810-10S | 6 | 8 | 10 | 96 |
| FO608-1010-08S | 6 | 10 | 8 | 96 |
| FO608-1210-06S | 6 | 12 | 6 | 96 |
| FO608-1410-04S | 6 | 14 | 4 | 96 |
| FO608-1610-02S | 6 | 16 | 2 | 96 |
| FO608-24S | 6 | 0 | 24 | 120 |
| FO608-0410-20S | 6 | 4 | 20 | 120 |
| FO608-0610-18S | 6 | 6 | 18 | 120 |
| FO608-1210-12S | 6 | 12 | 12 | 120 |
| FO608-1810-06S | 6 | 18 | 6 | 120 |
| FO608-2410 | 6 | 24 | 0 | 120 |
| FO608-30S | 6 | 0 | 30 | 144 |
| FO608-0610-24S | 6 | 6 | 24 | 144 |
| FO608-1210-18S | 6 | 12 | 18 | 144 |
| FO608-1810-12S | 6 | 18 | 12 | 144 |
| FO608-2410-06S | 6 | 24 | 6 | 144 |
| FO608-3010 | 6 | 30 | 0 | 144 |
| FO608-36S | 6 | 0 | 36 | 168 |
| FO608-0610-30S | 6 | 6 | 30 | 168 |
| FO608-1210-24S | 6 | 12 | 24 | 168 |
| FO608-3610 | 6 | 36 | 0 | 168 |
| FO608-42S | 6 | 0 | 42 | 192 |
| FO608-0610-36S | 6 | 6 | 36 | 192 |
| FO608-1210-30S | 6 | 12 | 30 | 192 |
| FO608-48S | 6 | 0 | 48 | 216 |
| FO608-0610-42S | 6 | 6 | 42 | 216 |
| FO608-0910-39S | 6 | 9 | 39 | 216 |
| FO608-1210-36S | 6 | 12 | 36 | 216 |
| FO608-1810-30S | 6 | 18 | 30 | 216 |
| FO608-2410-24S | 6 | 24 | 24 | 216 |
| FO608-60S | 6 | 0 | 60 | 264 |
| FO608-0610-54S | 6 | 6 | 54 | 264 |
| FO608-0910-51S | 6 | 9 | 51 | 264 |
| FO608-1210-48S | 6 | 12 | 48 | 264 |
| FO608-72S | 6 | 0 | 72 | 312 |
