Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001,ROHS,REACH
Номер модели:
FO408
Свяжитесь мы

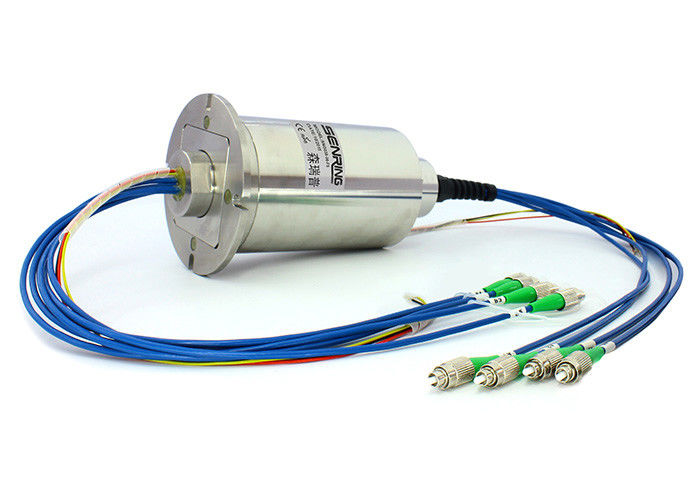

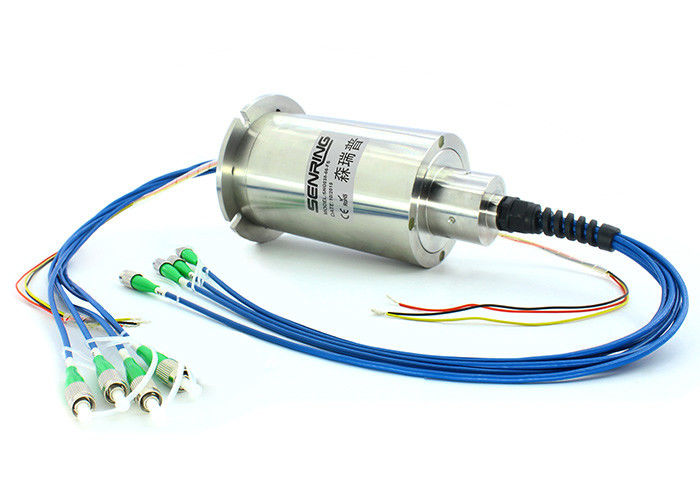

Оптическое волокно роторное совместное 1310nm/1550nm 4 каналов безопасное и надежное
Описание оптического волокна FO408 роторное соединяет
Соединение оптического волокна Senring FO408 роторное с 4 каналами (поддерживать однорежимный/мультимодный) может передавать данные без потери во время вращения 360 градусов неограниченного. Особенно соответствующее для мест которые требуют неограниченного непрерывного или прерывистого вращения пока также нужный передать крупнотоннажные данные или сигналы от фиксированного положения вращая положению. Оно может улучшить механическое представление, упрощает работу энергетической системы, и избегает повреждения к стекловолокнам причиненным вращением двигая соединений.
Особенности оптического волокна FO408 роторные соединяют
Оно может передать одиночные или множественные сигналы оптического волокна с вращением мульти-канала. Соединители оптического волокна можно выбрать от FC, SC, ST, SMA, или LC (ПК и APC), etc. он может смешать передачу электропитания, сигналов управления, аппаратуры, и сигналов микро-электричества необходимы для режима автоматического управления компьютера. Его можно использовать совместно с традиционными электрическими кольцами выскальзывания для создания opto-электрических гибридных колец выскальзывания для передавая силы и высокоскоростных данных. Он внеконтактн, не-frictional, с длинной продолжительностью жизни до 100 миллионов поворотов (одиночного ядра над 200-300 миллионов поворотами). Он безопасен, надежен, течебезопасн, и без электромагнитного взаимодействия, включающ передачу на большое расстояние.
Ориентированные на заказчика параметры
1. Количество цепей я определяю размер меня настоящее 1 напряжение тока я быстро прохожу/уровень защиты/материал и цвет расквартировывать я направление выхода провода я размер установки
2. Могут смешать и передать сигналы до 30 видов, как локальные сети, USB, SDI, HDMI, RS, LVDS, Canbus, шина сверхбыстрой передачи данных, etc.
3. интегрированное оптическое волокно, RF, газовожидкостные соединения
Технические данные оптического волокна FO408 роторные соединяют
| деталь/тип | Одиночный режим (SM) | multi режим (MM) |
| Ширина полосы частот (nm) | ±50 | |
| Максимальная вносимая потеря, 23℃ (dB) | 4 | 3,5 |
| Зыбкость вносимой потери (dB) | ≤2 | ≤1 |
| Потеря возвращения (dB) | ≥50 (APC) | ≥40 (ПК) |
| максимальная сила (w) | 0,5 | |
| Максимальная скорость (rpm) | 400 | |
| Срок пригодности | >200 миллионов | |
| Температура работы (℃) | -20~60 | |
| Температура хранения (℃) | -50~85 | |
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| сопротивление изоляции | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | <0> | |
| Механические данные | |
| спецификации | данные |
| срок пригодности | 8000 миллионов для ref (зависит от условий труда) |
| Вращая скорость | 250RPM |
| Температура работы | -20℃~60℃ |
| влажность работы | RH 0~85% |
| материал контакта | драгоценный металл |
| расквартировывать материал | алюминиевый сплав |
| вращающий момент | 0.1N.m+ (цепи 0.03N.m/6) |
| Ранг IP | IP51 |

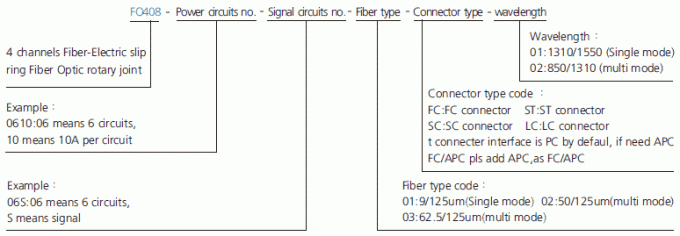

Описание номера детали

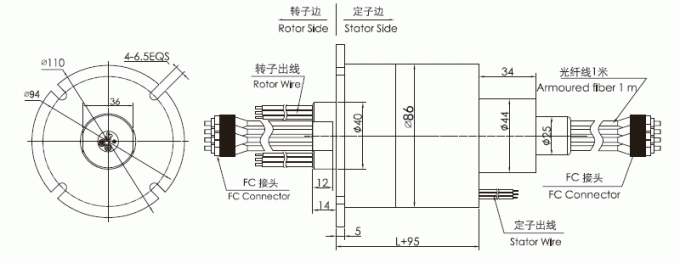

Чертеж
| FO408 таблица модельного выбора кольца выскальзывания каналов серии 4 Волокн-электрическая; | ||||
| Модель | Канал волокна нет. | Цепи силы нет (10A) | Цепи сигнала нет (2A/5A) | Длина l (mm) |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| FO408-0410-20S | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| FO408-30S | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| FO408-0610-30S | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| FO408-1210-30S | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| FO408-1810-30S | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| FO408-60S | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
