Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001,ROHS,REACH
Номер модели:
M220
Свяжитесь мы

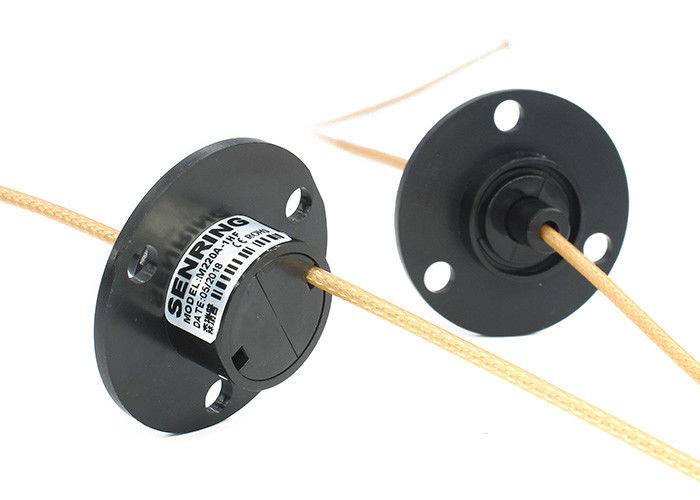

12 соединение инженерства кольца выскальзывания капсулы цепей 2A 240VDC пластиковое электрическое роторное
Описание кольца выскальзывания капсулы M220
Кольцо выскальзывания капсулы тип кольца выскальзывания которое конструировано с компактной, в форме капсул структурой. Тип электрического кольца выскальзывания которое использовано для того чтобы передать силу, сигналы, и данные между неподвижными и вращающими частями во вращая оборудовании. Кольцо выскальзывания капсулы обыкновенно использовано в применениях где космос ограничен и компактный дизайн необходим. Оно типично имеет низкий вращающий момент, сильнотоковую емкость, и устойчив для того чтобы нести и разрыв. Кольца выскальзывания капсулы обыкновенно использованы в робототехнике, медицинском оборудовании, и других применениях где надежная передача электрических сигналов критическая.
Преимущества:
1. Компактный дизайн: Кольца выскальзывания капсулы имеют небольшое и компактный дизайн который позволяет им быть использованным в применениях которые ограничивали космос.
2. Сильнотоковая емкость: Эти кольца выскальзывания конструированы для регуляции больших токов и могут передать и силу и сигналы одновременно.
3. Низкий вращающий момент: Кольца выскальзывания капсулы имеют низкий вращающий момент, которому середины они могут работать ровно и требовать меньше силы вращать.
Особенности кольца выскальзывания капсулы M220
1. Кольцо выскальзывания SenRing серии M220 имеет наружный диаметр 22mm и низкий вращающий момент меньше чем 0.06N.m.
2. Оно может передать сигналы и силу одновременно.
3. Оно доступный в типовых моделях с 2-36 цепями с каждой цепью имея настоящую емкость 2A, 6-12 цепями с каждой цепью имея настоящую емкость 5A, 2-4 цепями с каждой цепью имея настоящую емкость 10A, и 2-3 цепями с каждой цепью имея настоящую емкость 30A.
Технические данные кольца выскальзывания капсулы M220
| Параметры Mechanicall | |
| Срок пригодности | 10millions для ref (зависит от условий труда) |
| Вращая скорость | 250RPM |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | драгоценный металл: золото-золото |
| Расквартировывать материал | проектированная пластмасса |
| Вращающий момент | провод 0.05N.m+0.01N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~240VAC/VDC | 0~240VAC/VDC |
| Сопротивление Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Спецификации подводящего провода. | см. для моделирования списка | см. для моделирования списка |
| длина подводящего провода | стандартная длина 150mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 300VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| Ранг IP | IP51 | |
Описание номера детали
| модель | Цепи НЕТ. | Максимальное настоящее/цепь | спецификации подводящего провода. | Длина l (mm) |
| M220-06 | 6 | 2A | Серебр-покрытый тефлон AWG26# | 19 |
| M220-12 | 12 | 2A | Серебр-покрытый тефлон AWG26# | 26 |
| M220-18 | 18 | 2A | Серебр-покрытый тефлон AWG26# | 33 |
| M220-24 | 24 | 2A | Серебр-покрытый тефлон AWG26# | 40 |
| M220-36 | 36 | 2A | Серебр-покрытый тефлон AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Серебр-покрытый тефлон AWG22# | 40 |
| M220-0805 | 8 | 5A | Серебр-покрытый тефлон AWG22# | 40 |
| M220-1205 | 12 | 5A | Серебр-покрытый тефлон AWG22# | 40 |
| M220-0210 | 2 | 10A | Серебр-покрытый тефлон AWG17# | 26 |
| M220-0310 | 3 | 10A | Серебр-покрытый тефлон AWG17# | 33 |
| M220-0410 | 4 | 10A | Серебр-покрытый тефлон AWG17# | 40 |
| M220-0230 | 2 | 30A | Серебр-покрытый тефлон AWG12# | 45 |
| M220-0330 | 3 | 30A | Серебр-покрытый тефлон AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, сигнал &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, сигнал &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, сигнал &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, сигнал &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, сигнал &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, сигнал &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, сигнал &AWG26# | 40 | |
Таблица расцветки подводящего провода
| кольцо нет. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| цвет | черный | коричневый | красный | апельсин | желтый | зеленый | синь | пурпурный | серый | белый | пинк | lightblue |
