Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001,ROHS,REACH
Номер модели:
M220
Свяжитесь мы
240 12 ВПТ изготовления на заказ кольца выскальзывания скорости кольца выскальзывания 2A капсулы цепей 250 Rpm вращая свободного

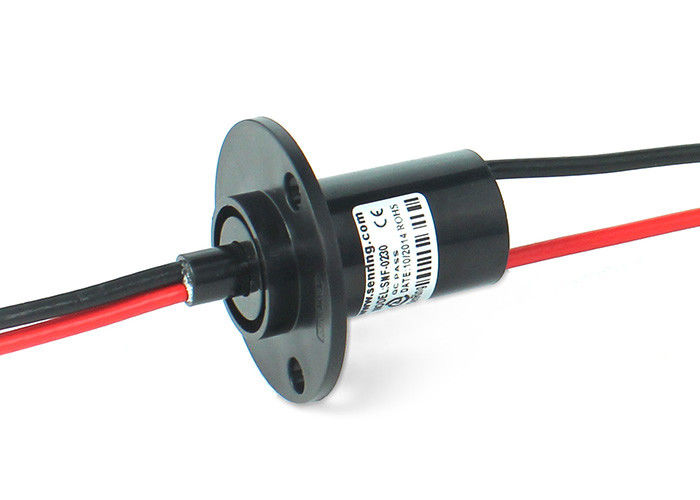

Описание кольца выскальзывания капсулы M220

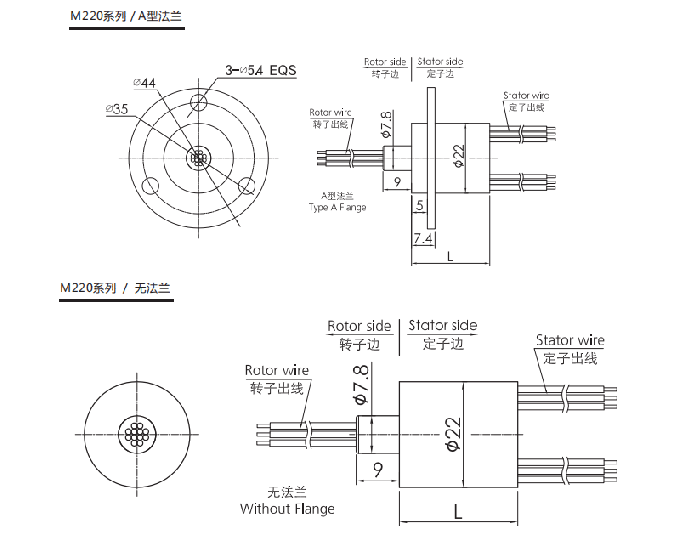

Кольцо выскальзывания серии SenRing M220 имеет наружный диаметр 22mm и приходит в различные длины, включая 19mm, 26mm, 33mm, 40mm, и 57.3mm. Оно доступен во множественных типовых моделях, включая 6, 8, 12, 18, 24, и 36 каналов, с вариантом 2-36 каналов. Кольцо выскальзывания можно легко установить используя типа или U типа держатели фланца.
Эта серия специфически конструирована и произведена электроникой SenRing для полей не-гражданского лица как бытовая электроника, индустрия безопасностью, индустрия освещения этапа, оборона страны, войска, научно-исследовательские институты, и другие подобные применения. Свои небольшие размер и компактная текстура делают им идеальный выбор для применений с ограниченным космосом.
Особенности кольца выскальзывания капсулы M220
1. сила поддержки передавая с сигналами;
2. Стандартный продукт, запасы доступные;
3. Без фланца, тип вариант фланца.
4. OD 22mm;
5. Низкий вращающий момент, более менее чем 0.06N.m
6. 2~36 цепей (2A по каждому), 6~12circuits (5A каждое), 2~4circuits (10A каждое), 2~3circuits (30A каждое) опционное;
Преимущества:
· Четкийа ход работы.
· Более высокая точность дизайна
· Более низкий электрический шум.
· Более низкий вращающий момент, более низкое контактное сопротивление
· Быстрая доставка
Технические данные кольца выскальзывания капсулы M220
| Параметры Mechanicall | |
| Срок пригодности | 10millions для ref (зависит от условий труда) |
| Вращая скорость | 250RPM |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | драгоценный металл: золото-золото |
| Расквартировывать материал | проектированная пластмасса |
| Вращающий момент | провод 0.05N.m+0.01N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~240VAC/VDC | 0~240VAC/VDC |
| Сопротивление Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Спецификации подводящего провода. | см. для моделирования списка | см. для моделирования списка |
| длина подводящего провода | стандартная длина 150mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 300VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| Ранг IP | IP51 | |

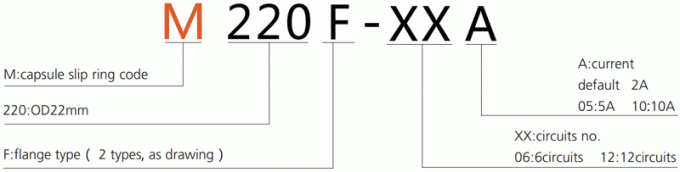

Описание номера детали
| модель | Цепи НЕТ. | Максимальное настоящее/цепь | спецификации подводящего провода. | Длина l (mm) |
| M220-06 | 6 | 2A | Серебр-покрытый тефлон AWG26# | 19 |
| M220-12 | 12 | 2A | Серебр-покрытый тефлон AWG26# | 26 |
| M220-18 | 18 | 2A | Серебр-покрытый тефлон AWG26# | 33 |
| M220-24 | 24 | 2A | Серебр-покрытый тефлон AWG26# | 40 |
| M220-36 | 36 | 2A | Серебр-покрытый тефлон AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Серебр-покрытый тефлон AWG22# | 40 |
| M220-0805 | 8 | 5A | Серебр-покрытый тефлон AWG22# | 40 |
| M220-1205 | 12 | 5A | Серебр-покрытый тефлон AWG22# | 40 |
| M220-0210 | 2 | 10A | Серебр-покрытый тефлон AWG17# | 26 |
| M220-0310 | 3 | 10A | Серебр-покрытый тефлон AWG17# | 33 |
| M220-0410 | 4 | 10A | Серебр-покрытый тефлон AWG17# | 40 |
| M220-0230 | 2 | 30A | Серебр-покрытый тефлон AWG12# | 45 |
| M220-0330 | 3 | 30A | Серебр-покрытый тефлон AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, сигнал &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, сигнал &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, сигнал &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, сигнал &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, сигнал &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, сигнал &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, сигнал &AWG26# | 40 | |
Таблица расцветки подводящего провода
| кольцо нет. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| цвет | черный | коричневый | красный | апельсин | желтый | зеленый | синь | пурпурный | серый | белый | пинк | lightblue |
