Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
BH38119
Свяжитесь мы

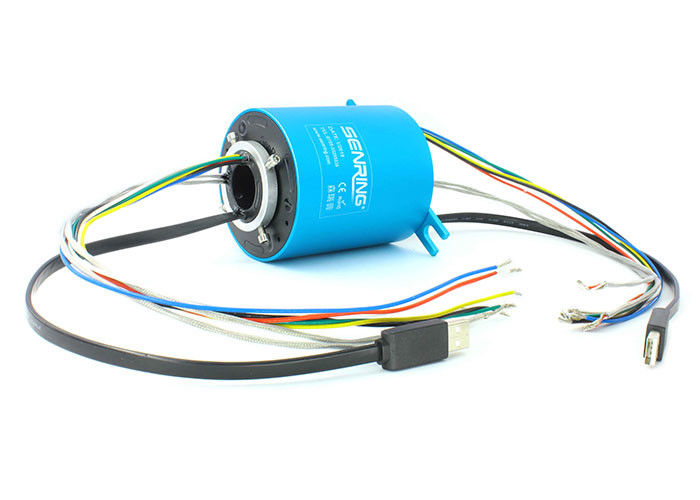

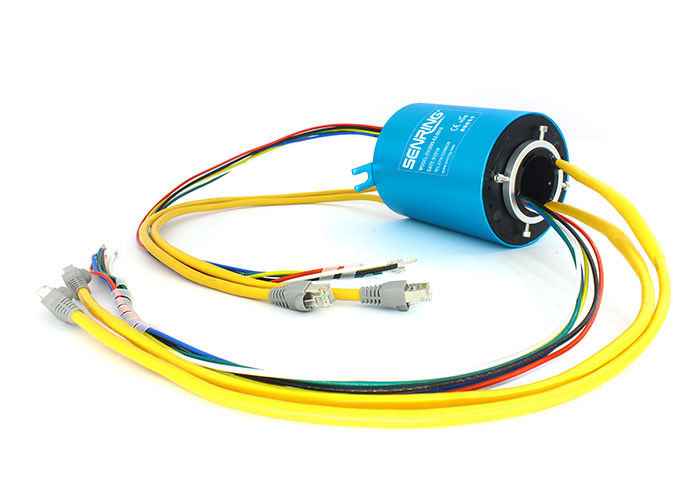

Промышленный подгонянный размер 38.1mm OD 119mm Макс отверстия кольца выскальзывания сигнала 168 цепей
Описание кольца выскальзывания сигнала BH38119
Кольцо серии BH38119 сильное и слабое электрического сигнала выскальзывания подгонянная серия кольца выскальзывания с апертурой 50mm и диаметром 119mm наружным. Отдельно от фиксированной апертуры и наружного диаметра, типы сигнала можно подгонять. Кольцо выскальзывания серии BH38119 не может только передать течения 2A/5A/10A/30A до 360 градусов вращения но также стабилизированно и точно передать различные сигналы как локальные сети HDMI, HD-SDI, 100M/1000M, RS-232, RS-485, RS-422, сигнал автобуса Profibus, etc. максимальное число цепей для BH38119 168, которое могут соотвествовать большинств. Если фактическое число необходимо цепей больше, то пожалуйста свяжитесь штат SENRING технический для изготовления на заказ.
Особенности кольца выскальзывания сигнала BH38119
1. размер 38.1mm отверстия, OD 119mm, максимальные 168 цепей;
2. точно передайте высокоскоростные данные
3. стабилизированно передайте все виды сигналов, как RS-232, RS-485, RS-422, VGA, etc.;
4. стабилизированно передайте все виды сигналов, как Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. передайте смешанные сигналы, как USB, HDMI, локальные сети 1000M, оптическое волокно, VGA, DVI, коаксиальный RF (высокочастотный), etc;
6. стабилизированно передайте данные по локальных сетей (10M/100M/1000M BaseT);
| цепи нет. | 2~168circuits (зависит от модели) |
| оценка напряжения тока | 0~690 VDC/VAC |
| Расквартировывать материал | Сплав AL |
| Срок пригодности | > 80 миллионов для ref (зависит от условий труда) |
| Электрический шум | <10m> |
| диэлектрическая прочность | 800VDC@50Hz |
| Диэлектрическая прочность | 1000MΩ@600VDC |
| Работая Temp. | -40℃ | 80°C |
| механическая вибрация | MIL-STD-810E |
| Настоящий | сигнал (2A), 10A/circuit |
| максимальная вращая скорость | 250RPM непрерывно, 1000RPM периодически |
| вращающий момент | 0.1N.m; провод +0.03N.m/6 |
| Материал контакта | драгоценный металл: проба золота |
| контактное сопротивление | <20m> |
| Спецификации подводящего провода. | UL Teflon@Awg22, Awg16 |
| длина подводящего провода | 300mm |
| Ранг IP | IP51 |
| Влажность работы | 10% | RH 85% |
| Сертификат CE | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| материал | RoHS уступчивое |
F - локальные сети 100M (10, 100 локальных сетей BaseT) - RJ45 (4circuits)
E - локальные сети 1000M (1000 локальные сети BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - D-подводная лодка 4-Pin) (4circuits)
C - Canbus (Canbus - D-подводная лодка 4-Pin) (4circuits)
D - Сеть прибора - изменение 5 Pin микро- (5 цепей)
T - Сеть контроля - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Сигнал кодировщика мотора сервопривода (8circuits)
E1 - Промышленные локальные сети (9circuits)
